輥道電機減速器（JB/T 5562一1991）采取電動機和減速器直聯式，由電動機直接驅動圓柱齒輪減速器或行星齒輪減速器進行傳動，包括YZD、YGL、YZL、YGX、YZX五種型式，機電合為一體，結構緊湊，體積小，安裝方便，可靠性高，使用壽命長。主要適用于軋機（傳動比i≤12.5）及連鑄機（i≥25)單獨傳動運輸輥道，其負荷特性為啟動較頻繁，帶負荷啟動，且正、反兩向運轉，也可用于其他負荷相似或較輕的機械傳動。工作環境溫度為-40~50℃，低于0℃時，啟動前應預熱，高于40℃時，應采取降溫措施。
輥道電機減速器的型號與標記
（1）YZD型一YZG型電機（Y系列輥道專用三相異步電機）與單級圓柱齒輪減速器組成的輥道電機減速器。
（2）YGL型一YGAG型電機（Y系列輥道專用三相異步電機）與二級圓柱齒輪減速器組成的輥道電機減速器。
（3）YZL型一YZG型電機與二級圓柱齒輪減速器組成的輥道電機減速器。
（4）YGX型一YGAG型電機與行星齒輪減速器組成的輥道電機減速器。
（5）YZX型一YZG型電機與行星齒輪減速器組成的輥道電機減速器。

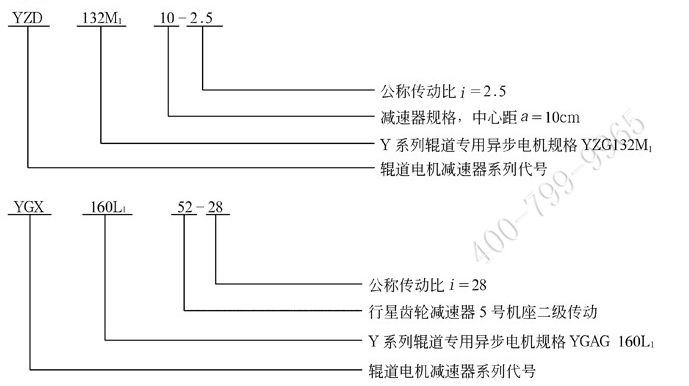

2. 標記

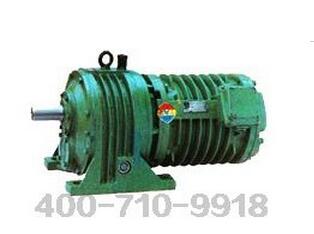

YZD、YGL、YZL、YGX、YZX輥道電機減速器實體模型
YZD型輥道減速機實體模型
YGL、YZL型輥道減速機實體模型
YGX、YZX型輥道減速機實體模型

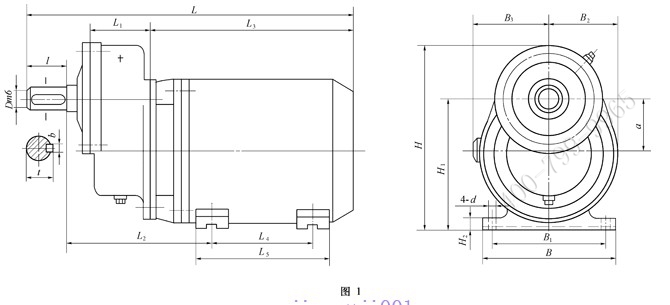

YZD型輥道電機減速器主要尺寸
型號 | a | L | B | H | L1 | L2 | L3 | L4 | L5 | B1 | B2 | B3 | H1 | H2 | D(m6) | l | b | t | d | 質量/kg |
YZD112M107 | 75 | ≤480 | 250 | 330 | 85 | 192 | 305 | 140 | 235 | 190 | 125 | 125 | 190 | 15 | 35 | 58 | 10 | 38 | 12 | 70 |
YZD132M110 | 100 | ≤633 | 275 | 355 | 115 | 270 | 401 | 178 | 260 | 216 | 140 | 145 | 236 | 17 | 45 | 82 | 14 | 48.5 | 12 | 119 |
YZD132M210 | 100 | ≤633 | 275 | 355 | 115 | 270 | 401 | 178 | 260 | 216 | 140 | 145 | 236 | 17 | 45 | 82 | 14 | 48.5 | 12 | 125 |

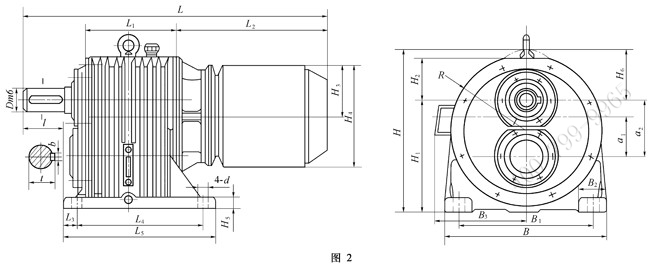

YGL、YZL型減速器主要尺寸
型號 | 中心距 | L ≤ | B | H | L1 | L2 | L3 | L4 | L5 | B1 | B2 | B3 | H1 | H2 | H3 | H4 | H5 | H6 | R | D (m6) | l | b | t | d | 質量m/kg | |
高速級a1 | 低速級a2 | |||||||||||||||||||||||||
YGL132M117 | 75 | 100 | 695 | 320 | 333 | 158 | 392 | 30 | 270 | 330 | 250 | 70 | 220 | 200 | 120 | 132 | 265 | 28 | 133 | 155 | 45 | 82 | 14 | 48.5 | 24 | 150 |
YGL132M217 | 75 | 100 | 695 | 320 | 333 | 158 | 392 | 30 | 270 | 330 | 250 | 70 | 220 | 200 | 120 | 132 | 265 | 28 | 133 | 155 | 45 | 82 | 14 | 48.5 | 24 | 160 |
YGL160L127 | 118 | 150 | 975 | 482 | 460 | 217 | 568 | 33 | 350 | 410 | 380 | 90 | 250 | 300 | 145 | 160 | 315 | 32 | 160 | 218 | 65 | 105 | 18 | 69 | 28 | 350 |
YGL180L127 | 118 | 150 | 955 | 482 | 485 | 217 | 548 | 33 | 350 | 410 | 380 | 90 | 290 | 300 | 145 | 185 | 370 | 32 | 160 | 218 | 65 | 105 | 18 | 69 | 28 | 378 |
YZL132M117 | 75 | 100 | 734 | 320 | 333 | 158 | 431 | 30 | 270 | 330 | 250 | 70 | — | 200 | 120 | 143 | 285 | 28 | 133 | 155 | 45 | </ | ||||
